Dettagli:
|
Materiale: | Acciaio al carbonio | colore: | bianco |
---|---|---|---|
Luogo di origine: | Zhejiang, Cina (continente) | Connessione: | Femminile |
Forma: | Ghiera | Tecnologia: | forgiato |
Marca: | Duoli | Numero del pezzo.: | 00018 |
Evidenziare: | tipo montaggio del puntale,montaggi idraulici dei connettori del tubo flessibile |

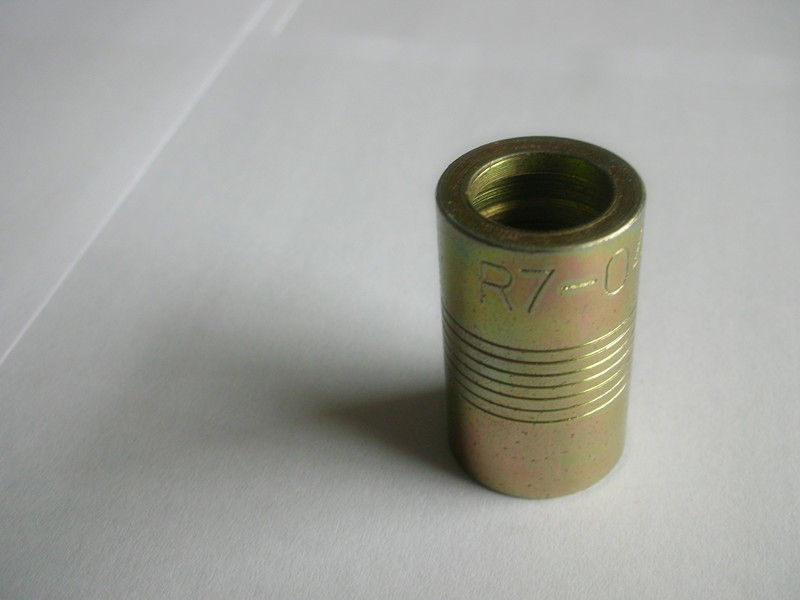

Puntale giallo per il tubo flessibile idraulico dal acciaio al carbonio
Tolleranza standard:
La norma nazionale GB1800.1-2009 determinerà il livello di tolleranza standard di accuratezza di dimensione è divisa in 18 gradi, rispettivamente facendo uso di IT1, IT2, ...... Rappresentazione IT18. Da IT1 a IT18, i valori corrispondenti di tolleranza aumentano in sequenza e l'accuratezza diminuisce.
L'accuratezza dimensionale ottenuta tagliando è collegata generalmente con l'attrezzatura, strumenti e stati di taglio usati. Più alta l'accuratezza dimensionale, complicato il processo delle parti, più alti i costi di elaborazione. Di conseguenza, nella progettazione delle parti, dovrebbe assicurare l'uso delle parti nell'ambito dei locali di, il più distante possibile l'uso di accuratezza dimensionale più bassa.
Dimensione di base alla tavola numerica di tolleranza di norma di 500mm (presa da GB/T1800.1-2009)
> | = | IT1 | IT2 | IT3 | IT4 | IT5 | IT6 | IT7 | IT8 | IT9 | IT10 | IT11 | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 | IT18 |
3 | 0,8 | 1,2 | 2 | 3 | 4 | 6 | 10 | 14 | 25 | 40 | 60 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 | 1,4 | |
3 | 6 | 1 | 1,5 | 2,5 | 4 | 5 | 8 | 12 | 18 | 30 | 48 | 75 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 | 1,8 |
6 | 10 | 1 | 1,5 | 2,5 | 4 | 6 | 9 | 15 | 22 | 36 | 58 | 90 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 | 2,2 |
10 | 18 | 1,2 | 2 | 3 | 5 | 8 | 11 | 18 | 27 | 43 | 70 | 110 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 | 2,7 |
18 | 30 | 1,5 | 2,5 | 4 | 6 | 9 | 13 | 21 | 33 | 52 | 84 | 130 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 | 3,3 |
30 | 50 | 1,5 | 2,5 | 4 | 7 | 11 | 16 | 25 | 39 | 62 | 100 | 160 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 | 3,9 |
50 | 80 | 2 | 3 | 5 | 8 | 13 | 19 | 30 | 46 | 74 | 120 | 190 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 | 4,6 |
80 | 120 | 2,5 | 4 | 6 | 10 | 15 | 22 | 35 | 54 | 87 | 140 | 220 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 | 5,4 |
120 | 180 | 3,5 | 5 | 8 | 12 | 18 | 25 | 40 | 63 | 100 | 160 | 250 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 |
180 | 250 | 4,5 | 7 | 10 | 14 | 20 | 29 | 46 | 72 | 115 | 185 | 290 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 | 7,2 |
250 | 315 | 6 | 8 | 12 | 16 | 23 | 32 | 52 | 81 | 130 | 210 | 320 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 | 8,1 |
315 | 400 | 7 | 9 | 14 | 18 | 25 | 36 | 57 | 89 | 40 | 230 | 360 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 | 8,9 |
400 | 500 | 8 | 10 | 16 | 20 | 27 | 40 | 63 | 97 | 155 | 250 | 400 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 | 9,7 |
Vantaggio della società:
La società ha tutti i tipi di giunto idraulico dell'assemblea di tubo flessibile. Due serie dei prodotti, prodotti con la struttura eccellente. La progettazione delle caratteristiche avanzate, è ampiamente usata in ingegneria, plastica, metallurgia, macchinario agricolo, militari, prodotto chimico, petrolio, liquido idraulico e sistema di trasporto dell'industria della nave.
La società ad un gruppo professionale, gestione rigorosa ed attivamente amplia la strategia di marketing del mercato, con una serie di cooperazione a lungo termine delle società domestiche ben note, ma anche esportato in Malesia, le Filippine, in Italia, nell'Iran, nell'Egitto ed altri paesi
La nostri «marca, innovazione e sviluppo, integrità e cooperazione di Duoli» permanenti a fini commerciali, continuano ad assorbire le industrie di punta, costantemente ottimizzano il processo, la tecnologia e l'attrezzatura, migliorano e perfezionano i mezzi di rilevazione, per permettere alle imprese di migliorare la qualità del prodotto ed il servizio premuroso. Il punto temporale determinato sostenente, per lo sviluppo di un partner strategico e voi tentano.
1) PUNTALE
PUNTALE per il TUBO FLESSIBILE 1SN di SAE100R1AT/EN 853
PUNTALE per TUBO FLESSIBILE dell'en 853 di SAE100R1A il primo
PUNTALE per il TUBO FLESSIBILE di SAE100R2AT/DIN20022 2SN
PUNTALE per il TUBO FLESSIBILE di SAE100R2A/EN853 2SN
PUNTALE per SAE100R1AT-R2AT, EN853 1SN-2SN ed en 857 2SC
PUNTALE per 4SP, 4SH/10-16, TUBO FLESSIBILE R12/06-16
PUNTALE per 4SH, TUBO FLESSIBILE R12/32
2) MONTAGGI METRICI FOGGIATI CON UNO STAMPO
Montaggi metrici di Multiseal dei montaggi piani metrici della guarnizione
Montaggi metrici della guarnizione 74°Cone dei montaggi metrici della guarnizione 60°Cone
Guarnizione metrica H.T. Fittings del GIUNTO CIRCOLARE di L.T. Fittings Metric 24°Cone della guarnizione del GIUNTO CIRCOLARE 24°Cone
Montaggi metrici diritti della guarnizione 60°Cone dei montaggi JIS della colonna metrica
3) MONTAGGI BRITANNICI FOGGIATI CON UNO STAMPO
Montaggi piani della guarnizione dei montaggi BSP della guarnizione del GIUNTO CIRCOLARE di BSP
Montaggi della guarnizione dei montaggi BSP 60°Cone di BSP Multiseal
Montaggi della guarnizione dei montaggi JIS BSP 60°Cone di BSPT
4) MONTAGGI AMERICANI FOGGIATI CON UNO STAMPO
Montaggi piani della guarnizione dei montaggi ORFS della guarnizione del GIUNTO CIRCOLARE di SAE
Montaggi della guarnizione dei montaggi JIC 74°Cone della guarnizione di NPSM 60°Cone
Flangia H.T. Fittings di L.T. Fittings SAE della flangia di SAE dei montaggi del NPT
5) MONTAGGI DI STAPLELOK
MONTAGGI DI TUBO FLESSIBILE DELL'INTERRUTTORE DI SICUREZZA DEL DOPPIO COLLEGAMENTO DEL BANJO
6) ADATTATORI METRICI
Adattatori metrici della guarnizione facciale del GIUNTO CIRCOLARE del filo
Tipo metrico adattatori del morso del filo di metropolitana
Il filo metrico 74°Cone si è svasato adattatori di metropolitana
Adattatori metrici del filo 60°Cone di JIS
7) ADATTATORI BRITANNICI
Adattatori del filo 60°Cone di BSP
Adattatori del filo 60°Cone di JIS BSP
Adattatori del filo di BSPT
8) ADATTATORI AMERICANI
GLI ADATTATORI JIC 74°Cone di ORFS si sono svasati adattatori di metropolitana
Adattatori del filo del NPT
9) ALTRI ADATTATORI
Persona di contatto: Duoli
Telefono: +8613586832949
